3分钟了解VLAN基础知识，实例讲解VLAN通信原理

VLAN被称作【虚拟局域网】。它能将电脑、服务器和其他网络设备连在局域网上，即使这些设备的实体位置并不在一起，都不会影响，因为VLAN可将这些设备放在一个虚拟网络内。VLAN的目的是要提高安全性，控制流量和简化网络架构。

VLAN的作用

(1)有效控制广播域：它可以按照我们认为的对一个大区域在虚拟中划分许多的小区域，这样可以解决不属于一个区域中发送的数据，不会让其他非相关的设备接收，导致资源浪费。

(2)增强了网络的安全性：举例来说，在一个公司中，不同的VLAN可以划分给不同的部门，这时就成功地对一些部门部署了二层上的隔离，更好地保证了一些客户的安全。

(3)增强了网络的健壮性：当我们划分了多个VLAN后，如果某个VLAN内的设备发生故障将不会影响到其他区域的设备，这保证了网络的其他设备可以正常运行，不致于造成大程度的网络瘫痪。

VLAN的通信原理

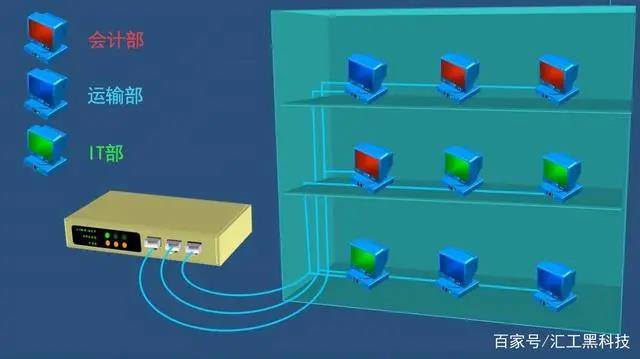

举例来说，假设你有一栋三层楼高的建筑作为办公室，在这栋建筑里，同一层的电脑分属于不同的部门使用。在此例中，红色的电脑是会计部、蓝色的电脑是运输部、绿色的电脑是IT部。

如您所见，不同部门的电脑都连在同一台交换机上，所以他们都属于同一个局域网（LAN）上。此时所有的传输都将混杂在一起。每个部门都将看到其他部门传输的资料。假设现在你身为网络管理员，想把不同部门间的流量分开，这样会计部就看不到IT部的流量，IT部也看不到运输部的流量等等。有一个方法是直接将不同部门的电脑搬到同一层楼，并且增加网络设备和连接，但这样会造成混乱和许多不必要的工作。

还有一个比较简单的方法是用VLAN。用VLAN和其专用交换机可以创造多个虚拟局域网来分开不同部门间的流量。

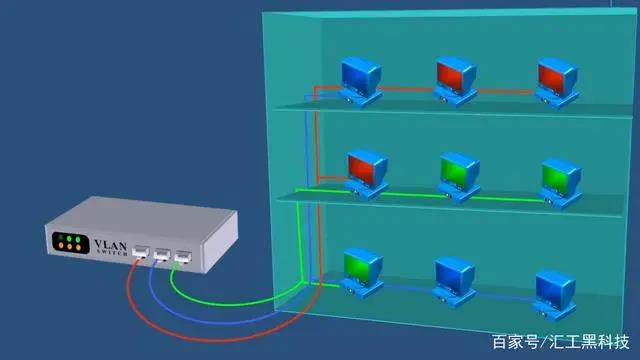

在这个例子中，我们会用3个VLAN分别给3个不同的部门使用。所以，我们先创建一个VLAN给会计部，然后再创建一个VLAN给IT部，接着再创建一个给运输部。当VLAN建完后，3个部门的流量就分开了。这样他们彼此就看不到其他部门所传输的资料了。他们仅会看到自己部门传输的资料，即使所有部门都是用同一条线路和交换机。

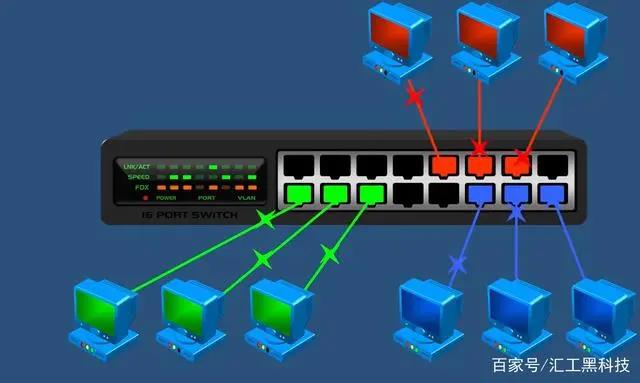

在我们的例子里，VLAN是配置在交换机上。能这样做是因为我们通过交换机上的端口号来区分不同的VLAN。
